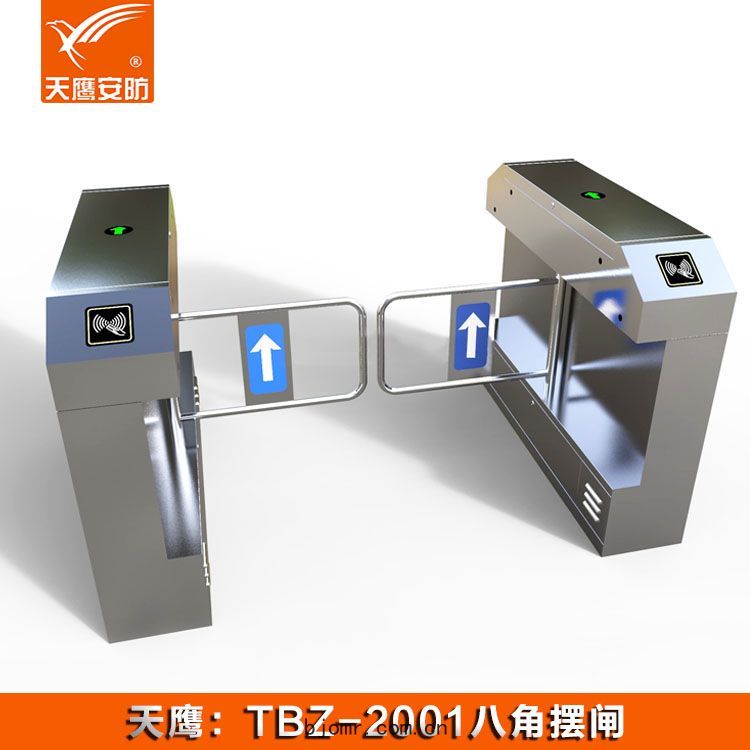

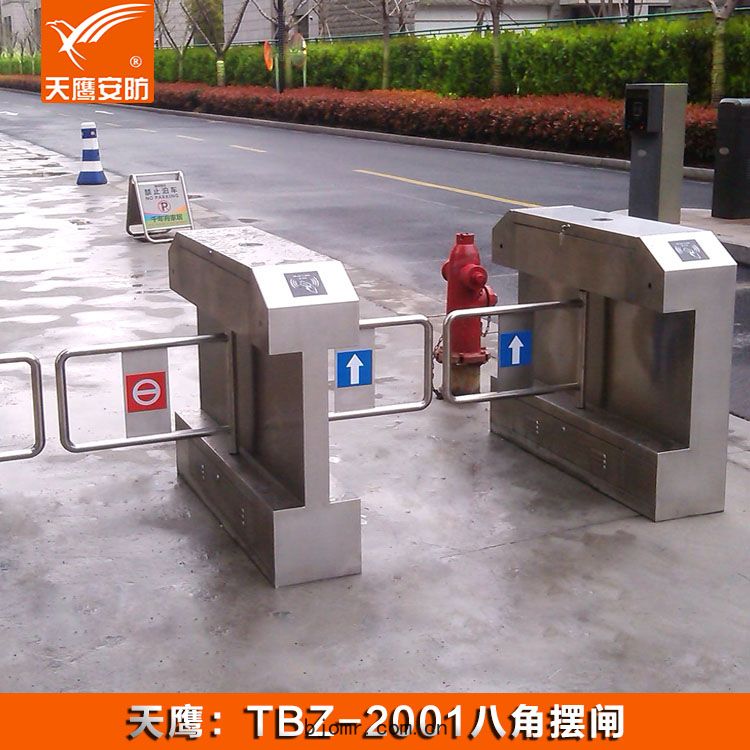

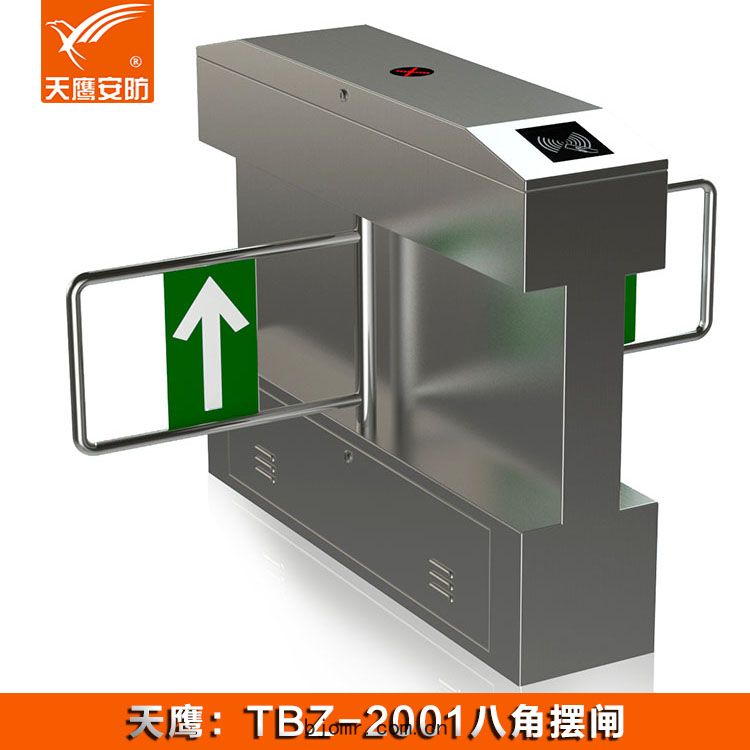

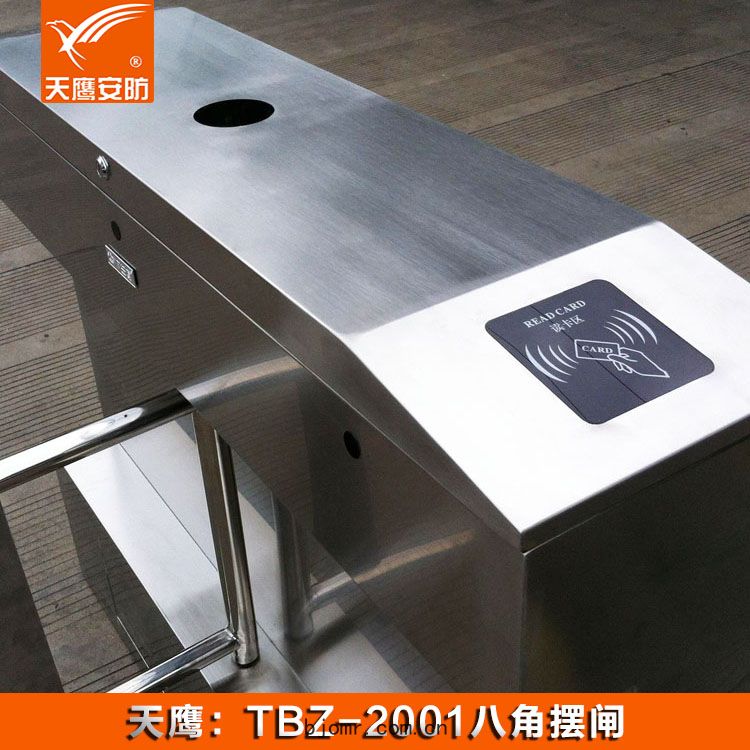

TBZ-2001八角擺閘

一，TBZ-2001八角擺閘功能特點：

1，采用SUS304不鏽鋼板衝壓成型，激光開孔/新穎美觀，在地鐵，小區，辦公樓等地方應用廣泛
。

2，通過主控板上的內置小按盤，可編程設備的運行狀態；；具有故障自檢和報警提示功能，方便用戶維護及使用；

3，機械結構防夾，防碰傷功能，在擺臂復位的過程中遇阻時，在規定的時間內電機自動停止工作，默認延時後再次復位（直到復位為止），且力度很小(≤2Kg)；

4，防衝功能，在沒有接收到開閘信號時，擺臂自動鎖死；

5，擺臂同步可調（針對雙擺情況）；

6，具有自動復位功能，開閘後，在規定的時間內未通行時，係統將自動取消用戶的此次通行的權限；

7，可調節常開或常閉，以滿足不同場地的要求；

8，可與多種讀卡設備相掛接，接收繼電器開關信號工作；

9，單向，雙向擺功能，可單向或雙向控製人員進出；

10，可直接通過管理計算機實現遠程控製與管理；

11，延時自動復位，標準為開啟後5秒自動復位；

12，斷電擺臂自動擺開，上電自動閉合，符合消防要求
。

13，聲（光）報警功能，含非法闖入報警，(反向闖入關閘)；等；

14，計數功能（可選配）；

15， 防夾功能(橋式4對紅外可選配)；

16， 精準的邏輯判斷，紅外復位功能(4或6對紅外)；

17 ，語音輸出，人性化提示正確通行（可選配）
。

二，TBZ-2001八角擺閘產品參數：

1，機箱材料：國產標準(304號)不鏽鋼

2，機箱尺寸：1200長*280寬*1000高（mm）

3，單擺臂長：≤350mm（標準600(mm) ,可定作，長不超過900mm）

4，重量：毛重65Kg

5，擺臂傳動角度：180度

6，擺動方向：單向或雙向

7，工作電壓：AC220 ±10% V/50 ±10% HZ

8，驅動電機：直流有刷電機（24V）

9，輸入接口：幹接點信號或12V電平信號或脈寬≥100ms的12V脈衝信號，驅動電流≥10mA

10，通信接口：TCP/IP通訊

11，通行速度：40人/分鐘（常開），25-30人/分鐘（常閉）

12，閘門開，關時間：1-2秒

13，上電後進入通行狀態所需時間： 3秒

14，出現故障後的自動復位時間：10秒

15，工作環境：室內，室外（陰棚）

16溫度：-15℃—— 60℃ 相對濕度：≤90%，不凝露

三，TBZ-2001八角擺閘基本配置：

1，機箱 1個

2，擺臂 1個

3，控製板 1套

4，方向指示板 1個

5，變壓器 1個

6，電機 1個

7，邏輯判斷板 1塊

8，紅外 3-8對（選配）

9，語音模塊 1套（選配）

10，記數板 1塊（選配）

11，機芯及傳動部分1套

四，TBZ-2001八角擺閘運用範圍：

智能通道閘的應用領域適合於人流量大的公園，車站，展館，體育館等場合，具有計數，考勤，限流等功能，並可配合票務係統，電子門票係統，景區門票係統，遊樂場票務係統，體育館票務係統，影劇院票務係統，實現售票，驗票，檢票，回收票等治理功能;

典型應用：

1，辦公場所：商務大廈，政府機關等
。

2，科教單位：院校，研究所，藏書樓等
。

3，貿易服務場所：超市，商場，賓館，會所，銀行等
。

4，休閒場所：公園，景區，遊泳館等驗票通道管理，消費管理
。

5，運輸站點：車站，碼頭，汽車站，高速鐵站，鐵路站，機場等
。

TBZ-2001八角擺閘產品參數：

1，機箱材料：國產標準(304號)不鏽鋼

2，機箱尺寸：1200長*280寬*1000高

3，單擺臂長：≤350mm（標準600(mm) ,可定作，長不超過900mm）

4，重量：毛重65Kg

5，擺臂傳動角度：180度

6，擺動方向：單向或雙向

7，工作電壓：AC220 ±10% V/50 ±10% HZ

8，驅動電機：直流有刷電機（24V）

9，輸入接口：幹接點信號或12V電平信號或脈寬≥100ms的12V脈衝信號，驅動電流≥10mA

10，通信接口：TCP/IP通訊

11，通行速度：40人/分鐘（常開），25-30人/分鐘（常閉）

12，閘門開，關時間：1-2秒

13，上電後進入通行狀態所需時間： 3秒

14，出現故障後的自動復位時間：10秒

15，工作環境：室內，室外（陰棚）

16溫度：-15℃—— 60℃ 相對濕度：≤90%，不凝露
