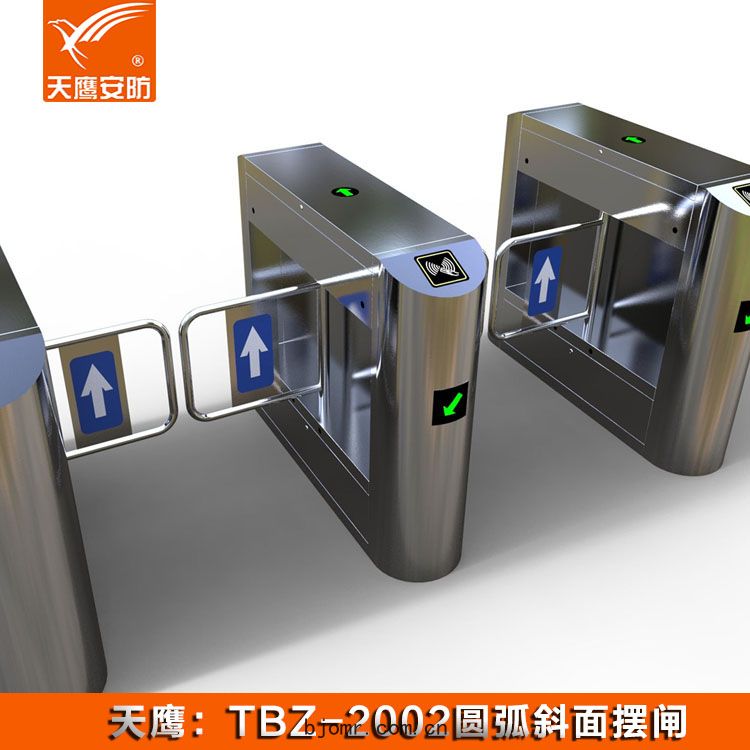

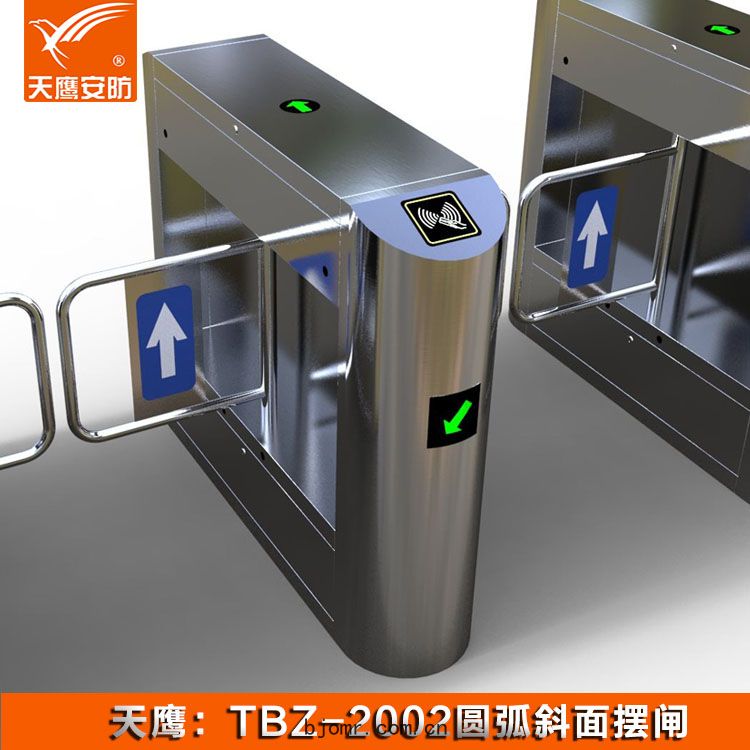

TBZ-2002斜麵圓角擺閘

一
，TBZ-2002斜麵圓角擺閘功能特點：

1
，斜麵圓角擺閘是擺閘通道中的一種，外觀高端大氣，采用SUS304不鏽鋼板衝壓成型，激光開孔/新穎美觀，在地鐵
，小區
，辦公樓等地方應用廣泛。

2
，通過主控板上的內置小按盤，可編程設備的運行狀態；具有故障自檢和報警提示功能，方便用戶維護及使用；

3
，機械結構防夾
，防碰傷功能，在擺臂復位的過程中遇阻時，在規定的時間內電機自動停止工作，默認延時後再次復位（直到復位為止），且力度很小(≤2Kg)；

4
，防衝功能，在沒有接收到開閘信號時，擺臂自動鎖死；

5
，擺臂同步可調（針對雙擺情況）；

6
，具有自動復位功能，開閘後，在規定的時間內未通行時，係統將自動取消用戶的此次通行的權限；

7
，可調節常開或常閉，以滿足不同場地的要求；

8
，可與多種讀卡設備相掛接，接收繼電器開關信號工作；

9
，單向
，雙向擺功能，可單向或雙向控製人員進出；

10
，可直接通過管理計算機實現遠程控製與管理；

11
，延時自動復位，標準為開啟後5秒自動復位；

12
，斷電擺臂自動擺開
，上電自動閉合，符合消防要求。

13
，聲（光）報警功能，含非法闖入報警
，(反向闖入關閘)；等；

14
，計數功能（可選配）；

15
， 防夾功能(橋式4對紅外可選配)；

16
， 精準的邏輯判斷
，紅外復位功能(4或6對紅外)；

17
，可定製語音輸出，人性化提示正確通行（可選配）。

二
，TBZ-2002斜麵圓角擺閘產品參數：

1
，機箱材料：國產標準(304號)不鏽鋼

2

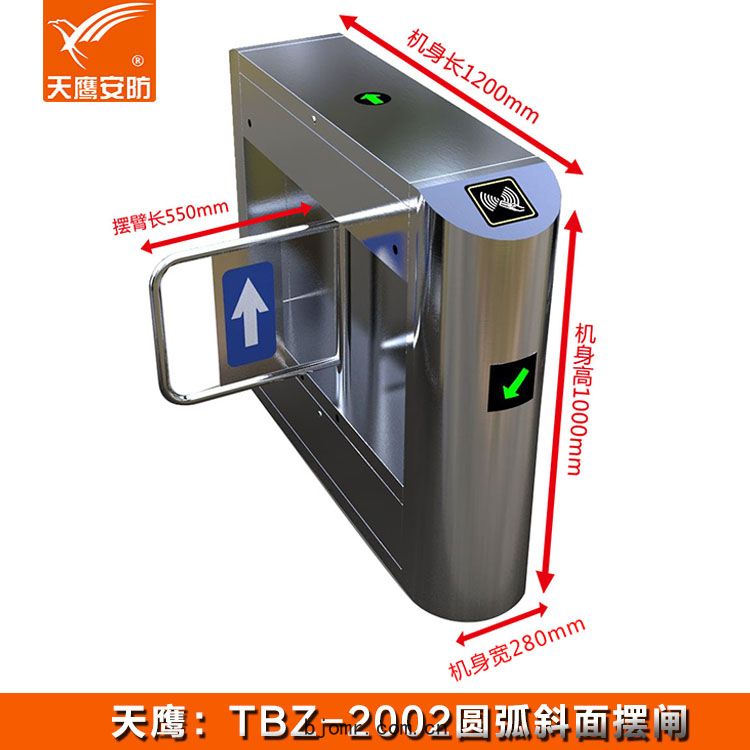

，機箱尺寸： 1200長*280寬*1000高（mm）

3
，單擺臂長：≤350mm（標準600(mm) ,可定作，長不超過900mm）

4
，重量：毛重65Kg

5
，擺臂傳動角度：180度

6
，擺動方向：單向或雙向

7
，工作電壓：AC220 ±10% V/50 ±10% HZ

8
，驅動電機：直流有刷電機（24V）

9
，輸入接口：幹接點信號或12V電平信號或脈寬≥100ms的12V脈衝信號，驅動電流≥10mA

10
，通信接口：TCP/IP通訊

11
，通行速度：40人/分鐘（常開），25-30人/分鐘（常閉）

12
，閘門開
，關時間：1-2秒

13
，上電後進入通行狀態所需時間：3秒

14
，出現故障後的自動復位時間：10秒

15
，工作環境：室內
，室外（陰棚）

16溫度：-15℃—— 60℃ 相對濕度：≤90%，不凝露

三
，TBZ-2002斜麵圓角擺閘基本配置：

1
，機箱 1個

2
，擺臂 1個

3
，控製板 1套

4
，方向指示板 1個

5
，變壓器 1個

6
，電機 1個

7
，邏輯判斷板 1塊

8
，紅外 3-8對（選配）

9
，語音模塊 1套（選配）

10
，記數板 1塊（選配）

11
，機芯及傳動部分1套

四
，TBZ-2002斜麵圓角擺閘運用範圍：

智能通道閘的應用領域適合於人流量大的公園
，車站
，展館
，體育館等場合，具有計數
，考勤
，限流等功能，並可配合票務係統
，電子門票係統
，景區門票係統
，遊樂場票務係統
，體育館票務係統
，影劇院票務係統，實現售票
，驗票
，檢票
，回收票等治理功能;

典型應用：

1
，辦公場所：商務大廈
，政府機關等。

2
，科教單位：院校
，研究所
，藏書樓等。

3
，貿易服務場所：超市
，商場
，賓館
，會所
，銀行等。

4
，休閒場所：公園
，景區
，遊泳館等驗票通道管理
，消費管理。

5
，運輸站點：車站
，碼頭
，汽車站
，高速鐵站
，鐵路站
，機場等。

TBZ-2002斜麵圓角擺閘產品參數：

1
，機箱材料：國產標準(304號)不鏽鋼

2
，機箱尺寸： 1200長*280寬*1000高（mm）

3
，單擺臂長：≤350mm（標準600(mm) ,可定作，長不超過900mm）

4
，重量：毛重65Kg

5
，擺臂傳動角度：180度

6
，擺動方向：單向或雙向

7
，工作電壓：AC220 ±10% V/50 ±10% HZ

8
，驅動電機：直流有刷電機（24V）

9
，輸入接口：幹接點信號或12V電平信號或脈寬≥100ms的12V脈衝信號，驅動電流≥10mA

10
，通信接口：TCP/IP通訊

11
，通行速度：40人/分鐘（常開），25-30人/分鐘（常閉）

12
，閘門開
，關時間：1-2秒

13
，上電後進入通行狀態所需時間：3秒

14
，出現故障後的自動復位時間：10秒

15
，工作環境：室內
，室外（陰棚）

16溫度：-15℃—— 60℃ 相對濕度：≤90%，不凝露
