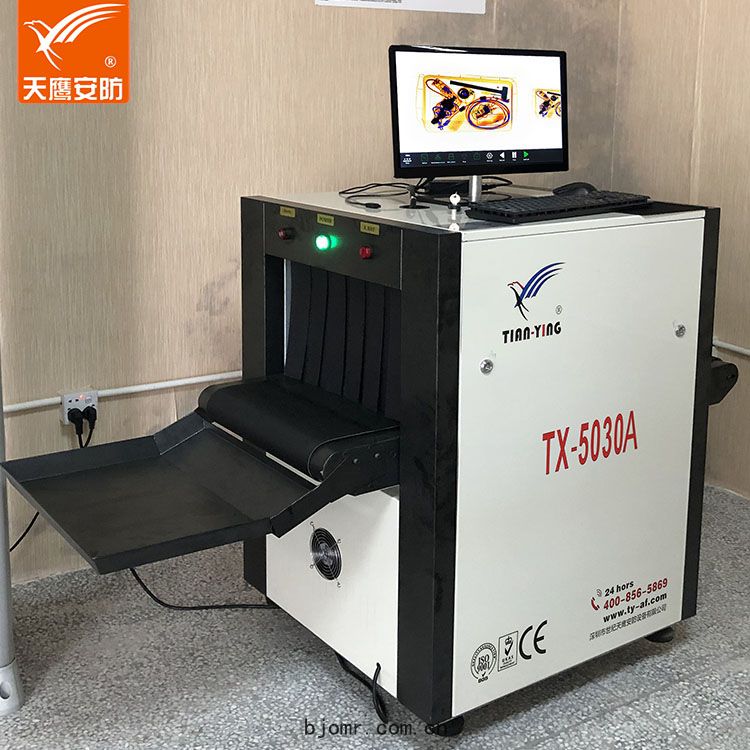

一，TX-5030A基本參數
：

通道尺寸
：500（寬）×300（高）mm
傳送帶速度
：0.22m/s
傳送帶額定負荷
：100kg
分辨力
：直徑0.102 mm金屬綫
空間分辨力
：水平/垂直
：直徑1.3mm
穿透分辨力
：直徑0.35mm
穿透力
：10 mm鋼板
膠卷安全性
：對ISO1600膠卷安全
泄漏劑量
：<0.05µGy/h
射綫束方向
：底照式
管電流
： 0.4~1.2mA（可調）
管電壓
： 80--100 KV（可調）
射綫束發散角
：80°
冷卻／工作周期
： 密封式油冷／100%

二，使用環境
工作溫度／濕度
： 0℃～45℃／20%～95% (不冷凝)
儲存溫度／濕度
： -20℃～60℃／20%～95% (不冷凝)
工作電壓
：  220VAC(±10%)  50±3HZ
功率損耗
： 0.5KW（[敏感詞]值）

噪聲級
： <58dB

三，產品說明
：

1，高清采集係統
：產品采用新一代高清采集方案設計，具有圖像清晰度高，采集速度快，良好抗幹擾能力，設備出廠前，經過長時間測試，性能良好，故障率極低。

2.全新集成方案
：全新F-stat方案，無電腦硬盤係統，全芯片集成，穩定性更，運行效率更高。
3係統自檢測功能
：係統啟動或正常工作時，通過界麵虛擬指示燈提示係統的工作狀態，若設備發生故障時，能夠及時準確提示。
4，優化放大功能
：針對微小物品提供的連續100級放大功能，相比傳統的16級放大功能，性能更強大，放大效果更加細膩。
5，高速芯片級硬盤
：傳統設備上多采用普通大容量硬盤，由於設備正常工作時，需要進行大量數據處理，存儲，容易引起衝突，導致死機現象，而采用高速電子芯片硬盤設計，可大大提高係統的處理能力和工作穩定性。
6，圖像數據管理係統
：為實現有限的存儲容量能夠存儲更多的數據和方便用戶查看保存的圖片數據而設計，該係統按日期保存圖片，具有圖片壓縮功能，自帶存儲容量檢測功能，容量不足時，會自動刪除早保存的舊圖片數據，確保不影響存儲新圖片，同時，係統提供在綫圖片瀏覽功能，能夠快捷瀏覽保存的任意圖片；
7，保存多種格式圖片
：用戶可以更具需要選擇保存圖片的格式，提供BMP，JPG，PNG，JPEG等多種圖片格式。
8，提供客戶訂製服務
：係統可開放部分接口，如根據用戶需要，調整圖片的顯示顏色，或按客戶合理要求，增加其他實用功能，如訂製更高速率采集係統（目前安檢設備多采用0.22m/s檢測速度）；

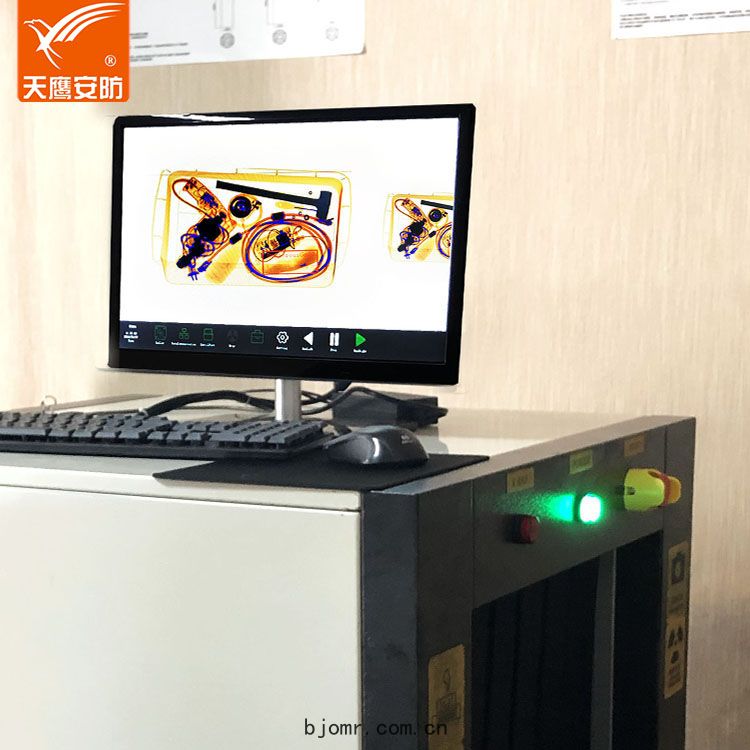

四，圖像處理係統
：
X射綫傳感器      L形光電二極管陣列探測器 (單能量)，16bit深度
顯 示 器         高分辨率19英寸液晶顯示器
彩色圖像顯示     單能偽彩色顯示顯示
邊緣增強         物體輪廓邊緣更加清晰
超級圖像增強     圖像邊緣細節更加清晰
高穿透顯示       提高圖像中亮區的對比度，使易穿透區更清晰
低穿透顯示       提高圖像中暗區的對比度，使難穿透區更清晰。

基本參數

Basic parameters

通道尺寸-------------------------------500（寬）*300（高）(mm)
傳送帶速度-----------------------------0.2+/-0.02 m/s
傳送帶額定負荷-------------------------160kg
穿透力---------------------------------大於10mm鋼板
單次檢查劑量---------------------------小於1μGy
泄露射綫劑量率-------------------------小於0.1μGy /h

X射綫發生器

X-ray generator

射綫束方向------------------------------底照式
 射綫束發散角----------------------------60°
管電流----------------------------------0.3~1.2mA(可調)
管電壓----------------------------------80kv(可調)
     冷卻/工作周期---------------------------密封式油冷/100%

圖像處理係統參數

Image processing system parameters

X射綫傳感器-----------------------------L型光電二級管陣列探測器（單能量)
顯示器----------------------------------19寸高分辨液晶顯示器
彩色圖像顯示----------------------------32位真彩色顯示
邊緣增強--------------------------------物體輪廓邊緣更加清晰
超級圖像增強----------------------------圖像細節更加清晰
高穿透顯示------------------------------提高圖像中亮區的對比度，使易穿透區更清晰
低穿透顯示------------------------------提高圖像中暗區的對比度，使難穿透區更清晰
放大鏡----------------------------------局部放大功能
增亮/減暗-------------------------------增加圖像的亮度/減暗圖像的亮度
圖像回拉/前拉---------------------------顯示前麵全部圖像，並對當前圖像可進行任何圖像處理
圖像復原--------------------------------圖像顯示恢復到初狀態
圖像儲存--------------------------------實時保存任意幅圖像，並可進行任意圖像處理，連續工作保存

使用環境

Use environment

工作溫度／濕度-------------------------- -10℃～45℃／5%～95% (不冷凝)
  儲存溫度／濕度-------------------------- -20℃～60℃／5%～95% (不冷凝)
工作電壓--------------------------------220VAC(±10%)  50±3Hz
功率損耗--------------------------------1.0KW（[敏感詞]值）
*噪聲級---------------------------------小於58dB
